Daire Giriş İstasyonları
Kalitesiyle

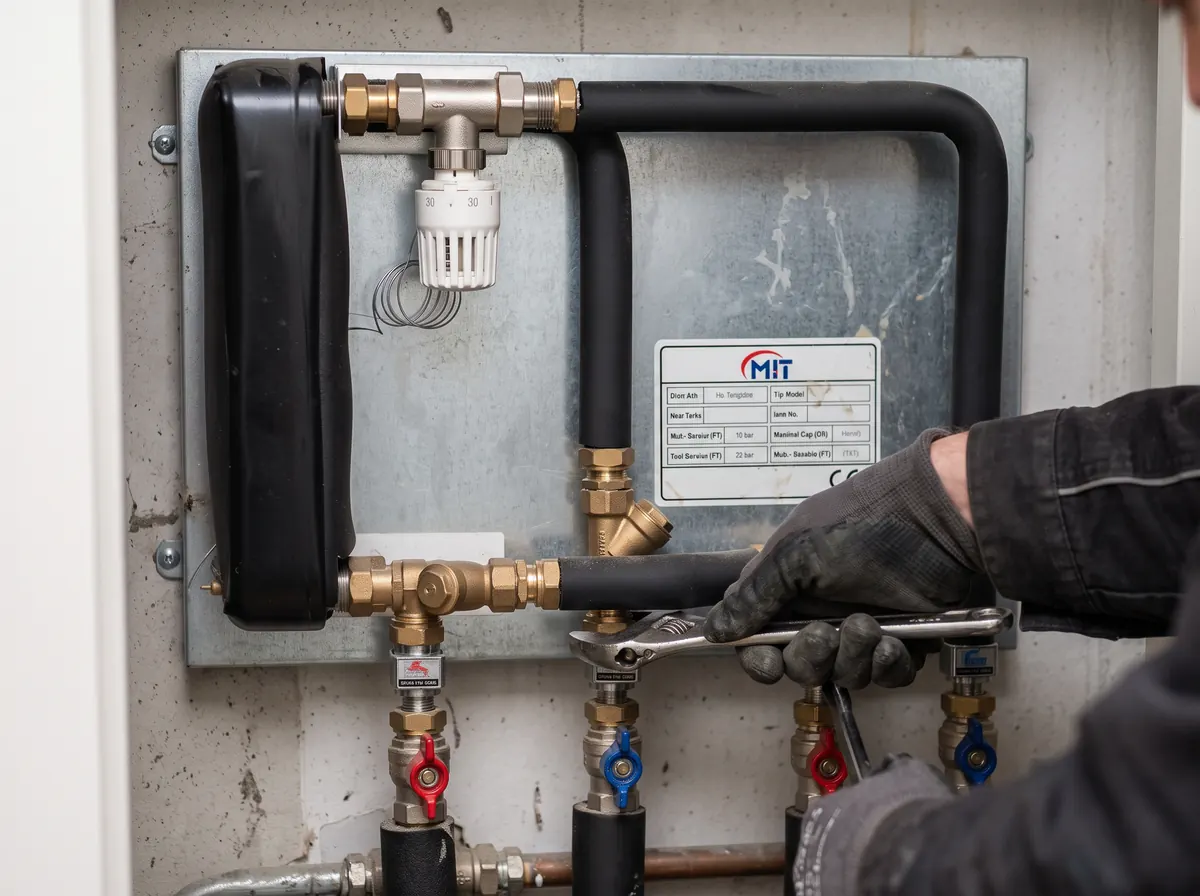

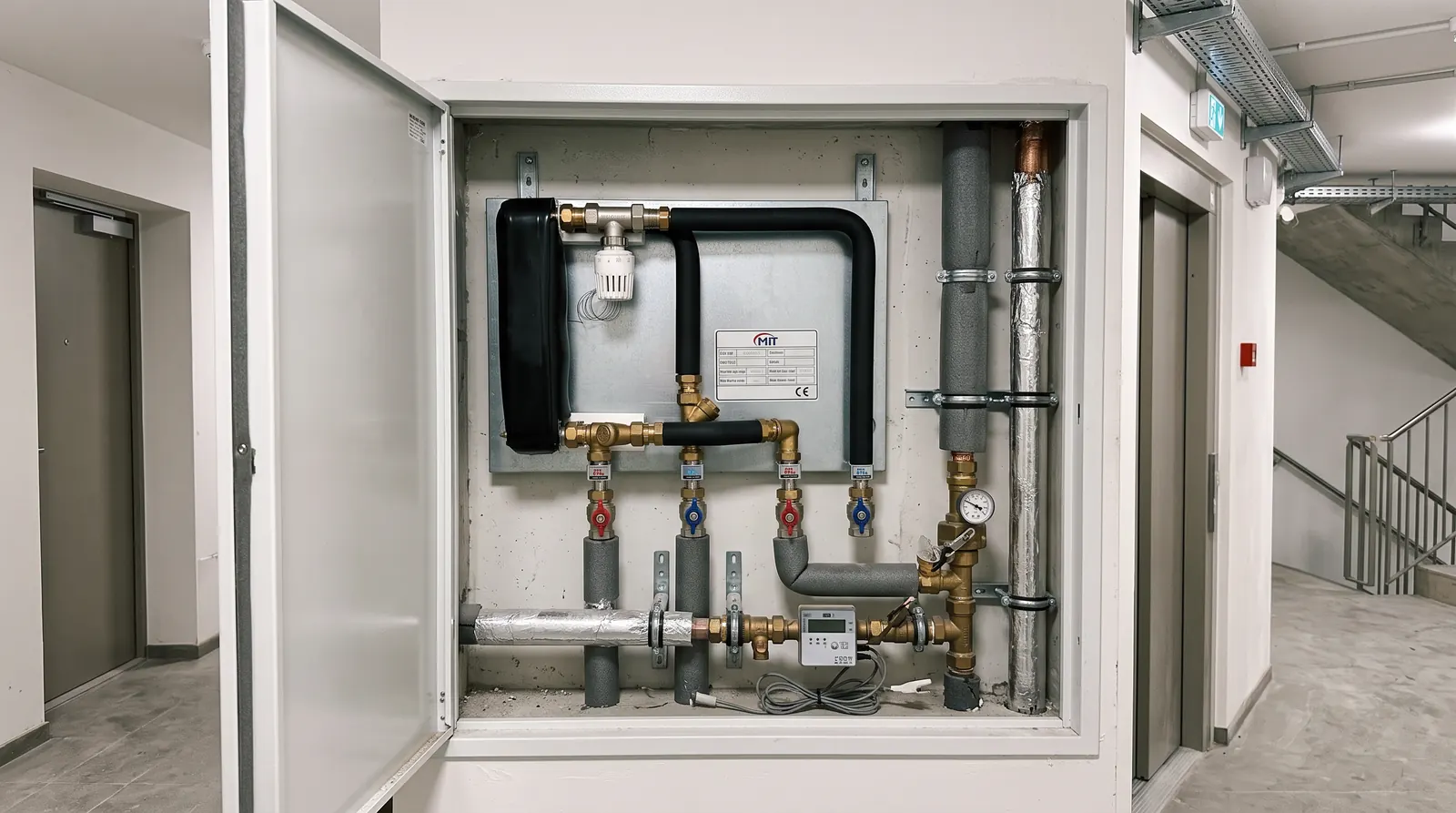

MIT daire giriş istasyonu, merkezi ısıtmalı binada her dairenin girişine duvara monte edilen ünitedir. Kazan dairesinden gelen suyun bir kısmı daireyi ısıtır, bir kısmı eşanjörde hidrofordan gelen kullanım suyunu ısıtır. Kazan dairesinde boyler bulunmaz.
- Kapasite
- 35–70 kW, altı kademe Ürün kataloğu (03-2019) s. 7–8
- Seriler
MITx D,MITx S,MITx DYDY: yerden ısıtma kitli- Basınç
- PN16; soğuk su en az 0,5 bar
- Sıcaklık
- Isıtma hattı en çok 120 °C
- Malzeme
- Eşanjör ve borular AISI 316 paslanmaz çelik
Kaç kW'lık istasyon gerekir?
Daire istasyonu kullanım suyunu depolamaz; musluk açıldığında eşanjörde ısıtır. Bu yüzden güç, aynı anda akan sıcak su debisinden ve suyun ısınma farkından çıkar.
12 l/dk × 0,06 × 1,163 × 35 K = 29,3 kW. En yakın üst kademe 35 kW: MIT-1D, MIT-1S veya MIT-1D-Y.
0,06 dakikalık litreyi saatlik metreküpe çevirir; 1,163 kWh/(m³·K) suyun ısı kapasitesidir. Örnekte soğuk su 10 °C'den 45 °C'ye ısınır. Hangi tipin kaç l/dk verdiği ve kW değerinin hangi sıcaklık programında tanımlandığı katalogda yazmaz; sonuç ön boyutlandırmadır.
Üç seri, altı kademe
Seriler fark basınç vanası, yerden ısıtma kiti ve sayaç yerleriyle ayrılır. Kodun başındaki sayı kademedir: MIT-3D, 55 kW'lık D serisidir.
| Kapasite | MITx D | MITx S | MITx DY |
|---|---|---|---|
| 35 kW | MIT-1D | MIT-1S | MIT-1D-Y |
| 45 kW | MIT-2D | MIT-2S | MIT-2D-Y |
| 55 kW | MIT-3D | MIT-3S | MIT-3D-Y |
| 60 kW | MIT-4D | MIT-4S | MIT-4D-Y |
| 65 kW | MIT-5D | MIT-5S | MIT-5D-Y |
| 70 kW | MIT-6D | MIT-6S | MIT-6D-Y |
| Donanım | D | S | DY |
|---|---|---|---|
| MIT fark basınç vanası DN15, 5–25 kPa | Var | Yok | Var |
| Yerden ısıtma kiti, Wilo Yonos Para 15-6 pompa | Yok | Yok | Var |
| Motorlu vana DN20 | Opsiyon | Yok | Opsiyon |
| Kalorimetre ve su sayacı montaj yeri | Opsiyon | Yok | Opsiyon |
| Muhafaza kapağı, küresel vana ve pislik tutucu DN20 | Opsiyon | Opsiyon | Opsiyon |
D serisinin opsiyon listesinde muhafaza kapağı başlığa yapışık yazılmıştır, ayrı madde değildir. Fotoğraflar, standart kapsam ve şartname tanımı tipler ve kW sayfasında.
Üç kolon, öncelik kullanım suyunda
Katalog, ısıtma gidiş, ısıtma dönüş ve soğuk su olmak üzere üç boru hattının yeterli olduğunu yazar. Katalog, sıcak su resirkülasyon hattının ve boyler ile pompa alanının gerekmediğini yazar.
İstasyon kullanım suyu önceliklidir: musluk açıldığında PM regülatör ısıtma suyunu debiyle orantılı olarak eşanjöre yönlendirir, kullanım bitince eşanjöre giden akışı keser. Fark basınç vanası radyatör hattındaki basınç farkını tutar ve katlar arası basınç farklarını önler.
Katalogdaki tasarım sırası
- Pompa ve boru boyutları için debi
- Kazan veya bölgesel ısıtma kapasitesi
- Rezerv tankının hacmi
Boru çapında eşdeğer (eşzamanlılık) faktörü ve kışın öncelikli kullanım suyu ihtiyacı dikkate alınır (katalog s. 4); faktörün değeri katalogda verilmez. Hidrolik bağlantı şeması ve bağlantı ağız ölçüleri katalogda yoktur; projede teklifle birlikte isteyin.
Isı payı ölçümü
D ve DY serilerinde kalorimetre ve soğuk su sayacı için montaj yeri opsiyondur; S serisinde yoktur. Katalog, kalorimetrenin her dairenin tüketimini hesapladığını ve M-BUS ile tek merkezden okunup faturalandırılabildiğini yazar.
Sayaç markası ve modeli katalogda belirtilmez. Ana sitedeki ısı istasyonu rehberine göre ısı sayacı boru çapına göre değil, sürekli ve tepe debi aralığına göre seçilir.
Kaynaklar: ürün kataloğu s. 6 ve 7–8; ekinendustriyel.com HVAC ısı istasyonları sayfası.
Katalog ve belgeler
| Belge | Kapsam | Tarih | Dosya |
|---|---|---|---|
| Daire giriş istasyonları ürün kataloğu | Ekin Endüstriyel, V1.0; tipler, bileşenler, teknik parametreler | 03-2019 | Kataloğu indir (PDF, 3,2 MB) |
| Genel satış şartları | Ekin Endüstriyel; garanti, teslim, montaj | PDF tarihi 05.04.2024 | Şartları indir (PDF, 1,2 MB) |
Makine emniyeti yönetmeliği kapsamındaki CE kayıt belgesi (TR-MD-0158, MIT RK, YK ve RYK, 30–70 kW) 08.10.2026'da sona erdi; yenilenmiş sürümü yayımlanmadığı için burada yer almaz. Daire giriş istasyonuna ait yayımlanmış bir TSE belgesi yoktur. Aynı tablolar ana sitedeki paket sistemler genel kataloğunda da yer alır.
Proje teklifi
Teklif için daire sayısı, ısıtma tipi (radyatör veya yerden ısıtma), seri, kW kademesi ve istenen opsiyonlar yeterlidir. Mekanik montaj ve devreye alma teklife dahil değildir (genel satış şartları, madde 14).
Bina girişinde tek istasyon
Bütün binayı veya bölgesel ısıtma bağlantısını tek noktadan besleyen ısı istasyonu ayrı bir üründür: isiistasyonu.com.tr. Bina istasyonu ile daire istasyonunun farkı ana sitedeki HVAC ısı istasyonları sayfasında; çalışma ilkesi daire giriş istasyonu çalışma prensipleri yazısında.
